设仓库与商品之间存在“库存”联系，每个仓库可存储若干种商品，每种商品存储在若干仓库中，每个仓库每存储一种商品有个日期及存储量；商店与商品之间存在着“销售”联系，每个商店可销售若干种商品，每种商品可在若干商店里销售，每个商店销售一种商品有月份和月销售量两个属性；仓库、商店、商品之间存在着“供应”联系，有月份和月供应量两个属性。
（1）试画出E-R图，并在图上注明属性、联系类型、实体标识符。
（2）将E-R图转换成关系模型，并说明主键和外键。
【正确答案】：

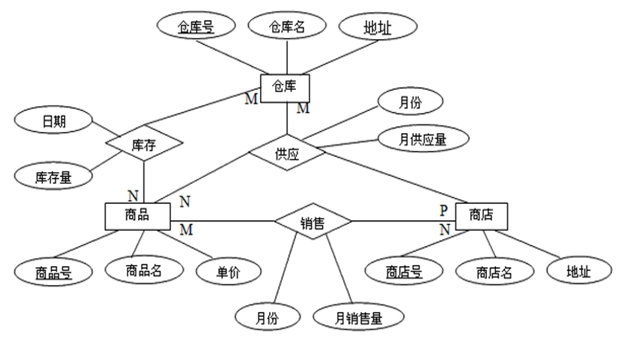

（1）对应的E-R图如图所示：
（2）这个E-R图可转换如下关系模式：
仓库（仓库号，仓库名，地址）
商品（商品号，商品名，单价）
商店（商店号，商店名，地址）
库存（仓库号，商品号，日期，库存量）
销售（商店号，商品号，月份，月销售量）
供应（仓库号，商店号，商品号，月份，月供应量）
