设某商业集团数据库有三个实体集。一是“商品”实体集,属性有商品号、商品名、规格、单价等;二是“商店”实体集,属性有商店号、商店名、地址等;三是“供应商”实体集,属性有供应商编号、供应商名、地址等。
供应商与商品之间存在“供应”联系,每个供应商可供应多种商品,每种商品可向多个供应商订购,每个供应商供应每种商品有个月供应量;商店与商品间存在“销售”联系,每个商店可销售多种商品,每种商品可在多个商店销售,每个商店销售每种商品有个月计划数。
(1)试画出E-R图,并在图上注明属性、联系的类型。
(2)将E-R图转换成关系模型,并注明主键和外键。
【正确答案】:

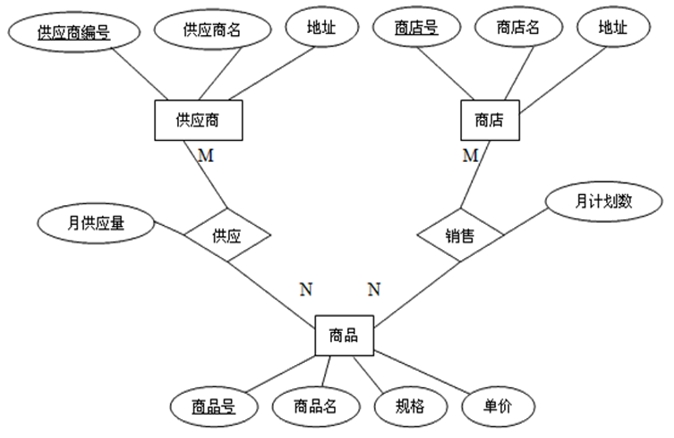

(1) 对应的E-R图如图所示:

(2)这个E-R图可转换如下关系模式:
供应商(供应商编号,供应商名,地址)。
商店(商店号,商店名,地址)。
商品(商品号,商品名,规格,单价)。
供应(供应商编号,商品号,月供应量)。
销售(商店号,商品号,月计划数)。
