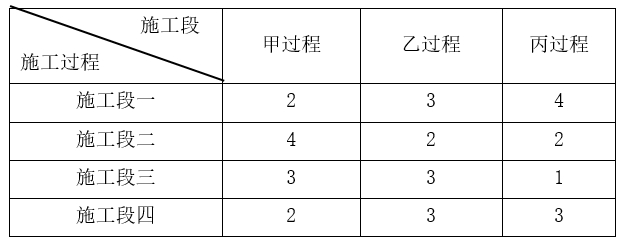

某分项工程包含依次进行的甲、乙、丙三个施工过程，每个施工过程划分成四个施工段组织流水施工，三个施工过程的流水节拍见下表。为了缩短工期，项目经理部的进度控制部门安排乙施工过程提前一天开工，按施工质量验收规范的规定，乙施工过程的每个施工段完成后至少要养护两天，才能进行丙施工过程的相应施工段施工。
问题：
1）该分项工程应采用哪种流水施工的类型组织施工？说明原因。
2）甲、乙、丙三个施工过程之间的流水步距分别为多少天？
3）试计算该分项工程的流水工期。
4）绘制该分项工程的流水施工横道图。
【正确答案】：
1）该分项工程应用无节奏流水施工的类型组织施工。
因为该分项工程的同一个施工过程流水节拍不相等，不同施工过程的流水节拍也不相等，流水节拍没有规律可循。

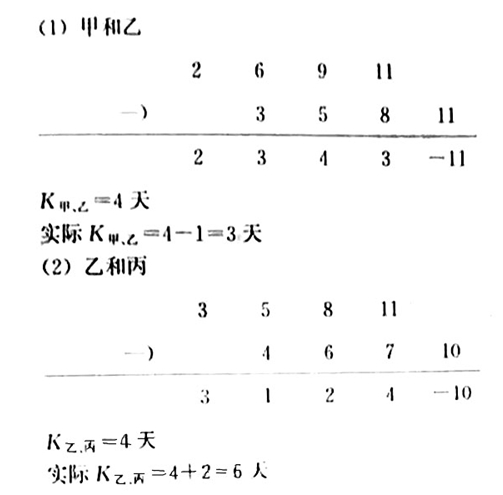

2）两个流水步距：
3）T=∑K+∑tn+∑J一∑C=（4+4）+（4+2+1+3）+2-1=19天

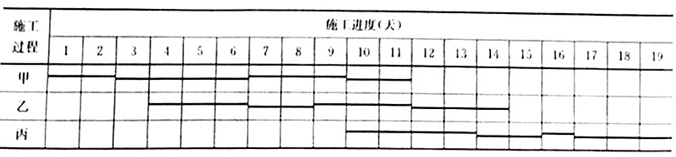

4）绘制的流水施工横道图如图所示：
