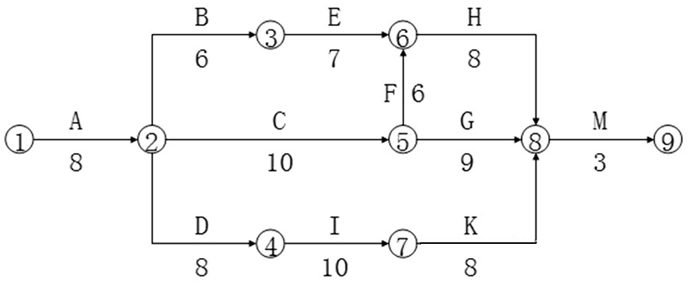

某分部工程施工前，施工单位编制了如下进度计划（单位：天），得到监理的批准。
施工过程中发生如下事件：
事件1：H工作进行中因建设单位设计变更，导致H工作延长5天。
问题：
1.指出双代号网络图的关键线路、工期。（关键线路用节点表示）
2.事件1中，施工单位在规定的时间内提出5天的工期索赔，能否成立？并说明理由。
【正确答案】：问题1：找关键线路最简便的方法是判断“所有线路中持续时间最长的线路”。从左到右、从上到下，逐条找出所有线路，不要遗漏。
线路①：A-B-E-H-M，持续时间为32天。
线路②：A-C-F-H-M，持续时间为35天。
线路③：A-C-G-M，持续时间为30天。
线路④：A-D-I-K-M，持续时间为37天。
所以关键线路为：①→②→④→⑦→⑧→⑨。（考试审题要仔细，用节点还是工作表示）
关键线路的工期即为双代号网络图的工期，即为37天。
问题2：是双代号网络图结合工期索赔的典型题目，该题型的本质是考察对总时差的运用。
施工单位工期索赔能否成立、具体可索赔多少天一般有2个要件：①非施工方责任；②某工作延误是否使总工期延长，并延长几天。
回顾总时差的概念：“在不影响总工期的前提下，某工作的机动时间。”若某工作总时差为4天，若在施工期间其延误3天，则还有1天机动时间，换言之总工期并未因为其延误3天而延长。
