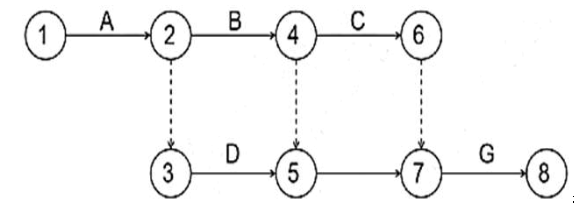

[单选题]某工程网络计划如下图，存在绘图错误是（　　）。 题40图

[单选题]某工程网络计划如下图，存在绘图错误是（　　）。 题40图

A、工作的节点编号不规范
B、存在多余的虚工作
C、存在多个终点节点
D、存在未标注名称的工作
【正确答案】：D
【题目解析】：网络图必须正确地表达整个工程或任务的工艺流程和各工作开展的先后顺序及它们之间相互依赖、相互制约的逻辑关系。因此，绘制网络图时必须遵循一定的基本规则和要求。本题中⑤—⑦节点之间没有工作名称。
