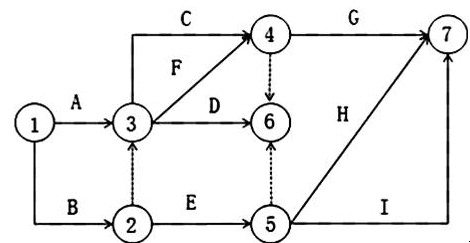

[多选题]下列网络图中，存在绘图错误的有（ ）。
题81图
A、存在双向箭头
B、工作代号重复
C、有多个起点节点
D、有循环回路
E、有多个终点节点
【正确答案】：BE
【题目解析】：存在两个终点节点⑥⑦，一项工作应当只有唯一的一条箭线和相应的一对节点，节点③和④在图中表示两项工作。
[多选题]下列网络图中，存在绘图错误的有（ ）。 题81图
- 2024-11-09 16:59:39
- 建设工程施工管理【新版】
A、存在双向箭头
B、工作代号重复
C、有多个起点节点
D、有循环回路
E、有多个终点节点
【正确答案】：BE
【题目解析】：存在两个终点节点⑥⑦，一项工作应当只有唯一的一条箭线和相应的一对节点，节点③和④在图中表示两项工作。
