[单选题]双代号网络图如下图，图中存在的绘图错误是（ ）。

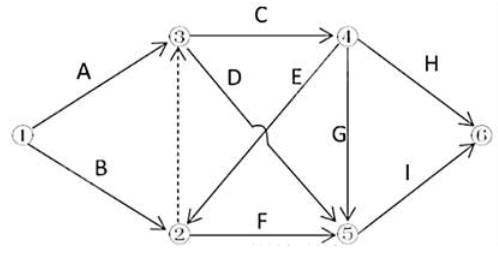

题51图
A、存在多个终点节点
B、存在曲线形状的箭线
C、出现循环回路
D、存在多余的虚箭线
【正确答案】：C
【题目解析】：双代号网络图是以箭线及其两端节点的编号表示工作的网络图，本题中，序号④箭线指向序号②，出现循环回路。
[单选题]双代号网络图如下图，图中存在的绘图错误是（ ）。 题51图
- 2024-11-09 16:50:46
- 建设工程施工管理【新版】
A、存在多个终点节点
B、存在曲线形状的箭线
C、出现循环回路
D、存在多余的虚箭线
【正确答案】：C
【题目解析】：双代号网络图是以箭线及其两端节点的编号表示工作的网络图，本题中，序号④箭线指向序号②，出现循环回路。
