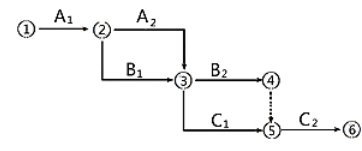

[单选题]如图5所示网络图中，存在的绘图错误是（　　）。 图5

[单选题]如图5所示网络图中，存在的绘图错误是（　　）。 图5

A、节点编号错误
B、存在多余节点
C、有多个终点节点
D、工作编号重复
【正确答案】：D
【题目解析】：双代号网络图的绘图规则有：①双代号网络图中每一项工作都必须用一条箭线和两个代号表示；②若两项工作的代号相同时，应使用虚工作加以区分；③网络图节点的编号顺序应从小到大，可不连续，但不允许重复。图中②→③既代表工作A2又代表工作B1，存在工作编号重复的错误。
