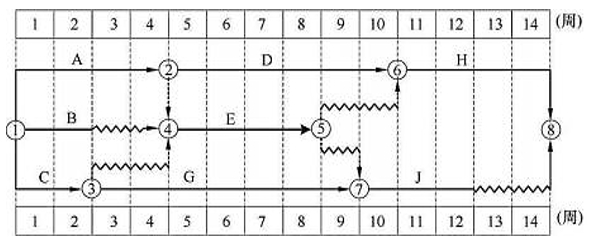

某工程双代号时标网络计划如下图所示，则工作 B 的自由时差和总时差（ ）

A、均为 2 周
B、分别为 2 周和 4 周
C、均为 4 周
D、分别为 3 周和 4 周
【正确答案】：B
【题目解析】：工作 B 的自由时差为本身波形线的长度，为 2 周。由图可知，工作 B 处于两条 线路上（①→④→⑤→⑥→⑧， ①→④→⑤→⑦→⑧），两条线路的波形线总和分别为 4、5，工作 B 的总时差取两者最小值，即 4 周。
